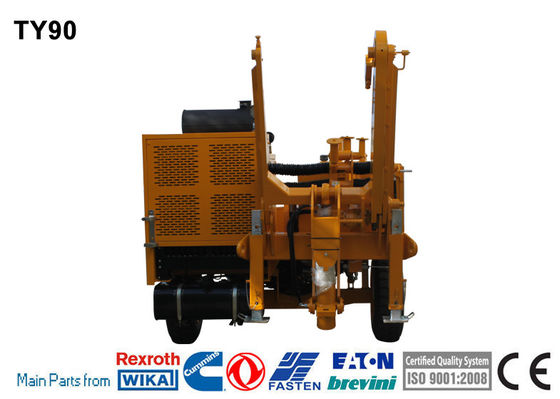

TY90 Tirage hydraulique

• Cette machine permet la tension de câblage d'un conducteur à double faisceau de 500 mm2 ou moins dans les zones montagneuses et vallonnées, d'un conducteur à double faisceau de 630 mm2 ou moins dans les terres plates,d'un seul conducteur de 720 mm2 dans divers terrains;
• En outre, il peut être utilisé pour le câblage par traction du câble optique OPGW ou ADSS et du câble de transport de 220 kV dans divers terrains.

Caractéristiques

• Le diamètre de la roue: 540 mm
• Nombre de rainures: 8
• Diamètre maximal de la corde: 21 mm
• Diamètre maximal du rouleau de corde: 1400 mm
• Poids total: 4680 kg
• Dimension totale (longueur*largeur*hauteur): 4000 × 2200 × 2100 mm

Résultats

• Traction maximale par intermittence: 90kN
• Traction continue maximale: 80 kN
• Vitesse à la traction maximale: 2,5 km/h
• Vitesse maximale: 5 km/h
• Traction à vitesse maximale: 40kN

Moteur

• Le moteur est équipé d'un moteur de commande à commande automatique.
• Système de refroidissement: eau
• Système électrique: 24V

Configuration principale

• Moteur: Cummins
• Pompes hydrauliques: Rexroth allemand
• Moteur principal: Rexroth allemand
• Réducteur de vitesse: allemand Rexroth / Italie Bonfiglioli
• Moteur de levage à support de queue: American Eton
• Compteur hydraulique: WIKA allemand
• Le gestionnaire: Rexroth allemand

Configuration

• Dynamomètre hydraulique avec réglage du point de réglage et commande automatique de la traction maximale
• Système hydraulique de refroidissement par huile
• Instruments de commande pour système hydraulique et moteur diesel
• À bord, enrouleur à rouleaux avec vent à niveau automatique, adapté aux modes de rouleaux standard 1100 et 1400
• Stabilisateur hydraulique avant
• Point de raccordement à la terre

Dispositifs supplémentaires

• Système d'éclairage de la remorque
• Serre à câbles hydrauliques pour le changement de bobine
• Rouleau à guides pivotants
• Tracteur pour remorquage à une vitesse maximale de 15 km/h
• Arbre supplémentaire
• Compteur numérique de vitesse et de compteur (frais supplémentaires)

Transmission hydraulique

• Circuit hydraulique fermé pour une variation de vitesse de pas en pas moins dans les deux directions de rotation.
• This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.
