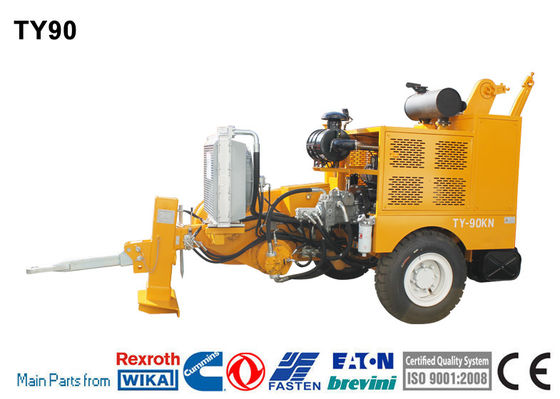

Équipement de câblage de lignes aériennes hydrauliques de 90 kN

Équipement de câblage de ligne aérienne 90kN

TY90 Tirage hydraulique

Cette machine permet la tension de câblage d'un conducteur à double faisceau de 500 mm2 ou moins dans les zones montagneuses et vallonnées, d'un conducteur à double faisceau de 630 mm2 ou moins dans les terres plates,d'un seul conducteur de 720 mm2 dans divers terrains; en outre, il peut être utilisé pour le câblage de traction du câble optique OPGW ou ADSS et du câble de transport 220 kV sur divers terrains.

Caractéristiques

Le diamètre de la roue: 540 mm

Nombre de rainures: 8

Diamètre maximal de la corde: 21 mm

Diamètre maximal du rouleau de corde: 1400 mm

Poids total: 4680 kg

Dimension globale (longueur*largeur*hauteur): 4000 × 2200 × 2100 mm

Résultats

Traction maximale par intermittence: 90kN

Traction continue maximale: 80 kN

Vitesse à la traction maximale: 2,5 km/h

Vitesse maximale: 5 km/h

Traction à vitesse maximale: 40kN

Moteur

Le moteur est équipé d'un moteur de commande à commande automatique.

Système de refroidissement: eau

Système électrique: 24V

Configuration principale

Moteur: Cummins

pompe hydraulique: Rexroth allemand

Moteur principal: Rexroth allemand

Réducteur de vitesse: allemand Rexroth / Italie Bonfiglioli

Moteur de levage à support de queue: American Eton

Compteur hydraulique: WIKA allemand

Le gestionnaire: Rexroth allemand

Transmission hydraulique

Circuit hydraulique fermé pour une variation de vitesse de pas en pas moins dans les deux directions de rotation. This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.

Configuration

Dynamomètre hydraulique avec réglage du point de réglage et commande automatique de la traction maximale

Système hydraulique de refroidissement par huile

Instruments de commande pour système hydraulique et moteur diesel

À bord, enrouleur à rouleaux avec vent à niveau automatique, adapté aux modes de rouleaux standard 1100 et 1400

Stabilisateur hydraulique avant

Point de raccordement à la terre
