Équipement de pose de câbles de lignes électriques Tendeur hydraulique à roue 2x70KN

Équipement de câblage de ligne de transmission 2x70KN Tensionnaire hydraulique de roue

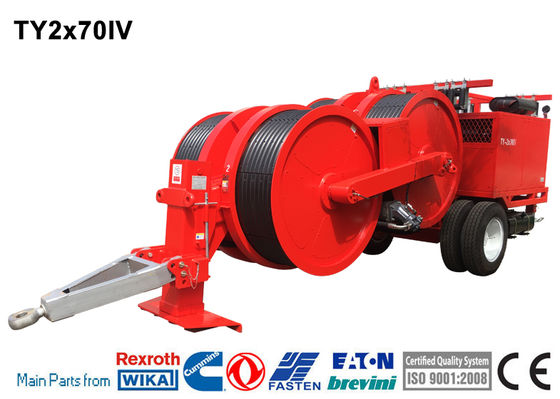

TY2x70IV Tensionnaire hydraulique

La machine permet la tension de la ficelle de conducteur à quatre faisceaux de 630 mm²et en dessous dans les zones montagneuses et vallonnées, d'un conducteur à double faisceau de 720 mm²et en dessous dans les terres plates, et de conducteur 720 mm²dans divers terrains; en outre, il peut être utilisé pour la ficelle de tension du câble optique OPGW ou ADSS et du câble de transport 500 kV dans divers terrains.

Caractéristiques

Le diamètre de la roue: 1500 mm

Diamètre maximal du conducteur: 40 mm

Nombre de rainures: 2x8

Poids total: 12000 kg

Dimension globale (longueur*largeur*hauteur):5500*2280*2700 mm

Résultats

Tensions intermittentes maximales: 2x70/1x140kN

Tensions continues maximales: 2x65/1x130kN

Vitesse à la tension maximale: 2,5 km/h

Vitesse maximale: 5 km/h

Traction à vitesse maximale: 2x25/1x50kN

La force de traction inverse maximale: 2*60kN/1*120kN

Vitesse maximale de traction arrière: 5 km/h

Csur la figuration

2 freins hydrauliques à action autonome négative

2 dynamo hydrauliques

Système hydraulique de refroidissement par huile

2 compteurs numériques et compteurs de vitesse

Instruments de commande pour système hydraulique et moteur diesel

Stabilisateur hydraulique avant

Système hydraulique pour contrôler jusqu'à 4 supports de tambour séparés avec moteur hydraulique

Point de raccordement à la terre

Dispositifs supplémentaires

Système d'éclairage de la remorque

4 pinces hydrauliques de câbles/conducteurs (surcharge)

Rouleau à guides pivotants

Système de freinage à air pour la remorque (frais supplémentaires)

Compteur numérique de vitesse et de compteur

Transmission hydraulique

La machine peut réaliser une vitesse pas à pas.

La machine est équipée d'un système de réglage de tension.
