Équipement de câblage de lignes de transport

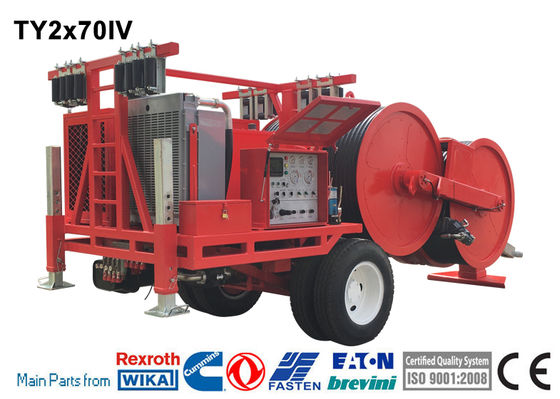

TY2xTendeur hydraulique 70IV

La machine permet la pose sous tension de conducteurs à quatre faisceaux de 630 mm² et moins dans les zones montagneuses et vallonnées, de conducteurs à deux faisceaux de 720 mm² et moins en plaine, et de conducteurs de 720 mm² sur divers terrains ; de plus, elle peut être utilisée pour la pose sous tension de câbles optiques OPGW ou ADSS et de câbles de traction de 500 kV sur divers terrains

Caractéristiques

1. Diamètre de la poulie : 1500 mm
2. Diamètre maximal du conducteur : 40 mm
3. Nombre de gorges : 2x8
4. Poids total : 12000 kg
5. Dimensions hors tout (longueur*largeur*hauteur: 5500*2280*2700 mm

Performance

1. Tension intermittente maximale : 2x70/1x140 kN
2. Tension continue maximale : 2x65/1x130 kN
3. Vitesse à la tension maximale : 2,5 km/h
4. Vitesse maximale : 5 km/h
5. Traction à la vitesse maximale : 2x25/1x50 kN
6. Force de traction inverse maximale : 2*60 kN/1*120 kN
7. Vitesse de traction inverse maximale : 5 km/h

Configuration principale

1. Moteur : Cummins
2. Pompe hydraulique : Rexroth allemand/Danfoss danois
3. Moteur principal : Rexroth allemand/Leduc français
4. Réducteur de vitesse : Rexroth allemand / Bonfiglioli italien
5. Vannes hydrauliques principales : USA Sun / Italie ATOS

Moteur

1. Diesel : 77 kW (103 ch)
2. Système de refroidissement : eau
3. Système électrique : 24 V

Configuration

1. 2 freins hydrauliques auto-agissants négatifs
2. 2 dynamomètres hydrauliques
3. Système de refroidissement de l'huile hydraulique
4. 2 compteurs numériques de vitesse et de mesure
5. Instruments de contrôle pour le système hydraulique et le moteur diesel
6. Stabilisateur hydraulique avant
7. Groupe hydraulique pour contrôler jusqu'à 4 supports de tambour séparés avec moteur hydraulique
8. Point de connexion à la terre

Transmission hydraulique

• La machine peut réaliser une vitesse variable en continu.
• La machine est équipée d'un système de préréglage de la tension.

Dispositifs supplémentaires

1. Système d'éclairage pour la remorque
2. 4 pinces hydrauliques pour câble/conducteur (en supplément)
3. Rouleau de guidage pivotant pour câble
4. Système de freinage pneumatique pour la remorque (en supplément)
5. Compteur numérique de vitesse et de mesure
